제품 상세 정보:
|
기술 : 합금강관, 합금 무계목 강관, 합금 용접관, 이음새가 없는 합금강관, 합금 파이프, 합금 강 강관
표준 :ASTM A335, JIS G3458, JIS A3462,DIN17175,GB5310,GB9948

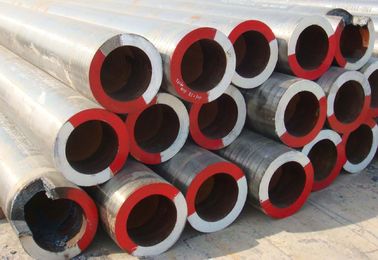

고온 서비스를 위한 ASTM / AME A335 P1/P5/P9/P11/P12/P22/ P91/P92 이음새가 없는 페라이트의 합금 강 파이프
재료 :ASTM A335 P2, ASTM A335 P12, ASTM A335 P11, ASTM A335 P22, ASTM A335 P5, ASTM A335 P91, ASTM A335 P92.
외부 직경 :6 mm~1473mm
벽 두께 :1mm~160mm
길이 :12m,11.8m,6m,5.8m 또는 당신의 요구조건으로서
애플리케이션 :합금강관은 석유, 화학 산업, 전력, 보일러, 고온 레지스턴트, 저온 반대자, 증기가 없는 강관이 사용한 내부식에 적용됩니다.
화학 제품 Composition(%) : |
|||||||||
등급 | UNS 선임 | 구성, % | |||||||
탄소 | 망간 | 인, | 유황 | 실리콘 | 크롬 | 몰리브덴 | 다른 사람 | ||
P1 | K11522 | 0.10-0.20 | 0.30-0.80 | 0.025 최대 | 0.025 최대 | 0.10-0.50 | --- | 0.44-0.65 | --- |
P2 | K11547 | 0.10-0.20 | 0.30-0.61 | 0.025 최대 | 0.025 최대 | 0.10-0.30 | 0.50-0.81 | 0.44-0.65 | --- |
P5 | K41545 | 0.15 최대 | 0.30-0.60 | 0.025 최대 | 0.025 최대 | 0.50 최대 | 4.00-6.00 | 0.45-0.65 | --- |
P9 | S50400 | 0.15 최대 | 0.30-0.60 | 0.025 최대 | 0.025 최대 | 0.25-1.00 | 8.00-10.00 | 0.90-1.10 | --- |
P11 | K11597 | 0.05-0.15 | 0.30-0.60 | 0.025 최대 | 0.025 최대 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 | --- |
P12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0.025 최대 | 0.025 최대 | 0.50 최대 | 0.80-1.25 | 0.44-0.65 | --- |
P15 | K11578 | 0.05-0.15 | 0.30-0.60 | 0.025 최대 | 0.025 최대 | 1.15-1.65 | --- | 0.44-0.65 | --- |
P21 | K31545 | 0.05-0.15 | 0.30-0.60 | 0.025 최대 | 0.025 최대 | 0.50 최대 | 2.65-3.35 | 0.80-1.06 | --- |
P22 | K21590 | 0.05-0.15 | 0.30-0.60 | 0.025 최대 | 0.025 최대 | 0.50 최대 | 1.90-2.60 | 0.87-1.13 | --- |
P23 | K41650 | 0.04-0.10 | 0.10-0.60 | 0.03 | 0.01 | 0.50 최대 | 1.90-2.60 | 0.05-0.30 | V 0.20-0.30 |
Cb 0.02-0.08 | |||||||||
비 0.0005-0.006 | |||||||||
엔 0.030 최대 | |||||||||
Al 0.030 최대 | |||||||||
W 1.45-1.75 | |||||||||
P91 | K91560 | 0.08-0.12 | 0.30-0.60 | 0.02 | 0.01 | 0.20-0.50 | 8.00-9.50 | 0.85-1.05 | V 0.18-0.25 |
엔 0.030-0.070 | |||||||||
Ni 0.40 최대 | |||||||||
Al 0.04 최대 | |||||||||
Cb 0.06-0.10 | |||||||||
P92 | K92460 | 0.07-0.13 | 0.30-0.60 | 0.02 | 0.01 | 0.50 최대 | 8.50-9.50 | 0.30-0.60 | V 0.15-0.25 |
엔 0.03-0.07 | |||||||||
Ni 0.40 최대 | |||||||||
Al 0.04 최대 | |||||||||
Cb 0.04-0.09 | |||||||||
W 1.5-2.00 | |||||||||
비 0.001-0.006 |
역학적 성질
자료 |
등급 P11, P22, P5, P9 |
등급 P91 |
등급 P92 |
인장 강도, 분, (MPa) |
415 |
585 |
620 |
항복 강도, 분, (MPa) |
205 |
415 |
440 |
신장, 분, (%), L/T |
30/20 |
20/... |
20/... |
열처리 |
/ N+T |
N+T / Q+T |
N+T |
자재 & 제조
파이프는 마감 열처리가 아래 주목된 채로 끌어내지는 것으로 또한 뜨겁게 끝나거나 추울지도 모릅니다.
열처리 요구조건
등급 |
열처리 식 |
표준화 온도 범위 F [C] |
변태점 아래 소둔 또는 템퍼링 |
P5 (b,c) |
가득 차거나 등온선 가열냉각 |
|
|
|
정상화하고 부드러워지세요 |
***** |
1250 [675] |
|
임계 미만 가열냉각 (단지 P5c) |
***** |
1325 - 1375 [715 - 745] |
P9 |
가득 차거나 등온선 가열냉각 |
|
|
|
정상화하고 부드러워지세요 |
***** |
1250 [675] |
P11 |
가득 차거나 등온선 가열냉각 |
|
|
|
정상화하고 부드러워지세요 |
***** |
1200 [650] |
P22 |
가득 차거나 등온선 가열냉각 |
|
|
|
정상화하고 부드러워지세요 |
***** |
1250 [675] |
P91 |
정상화하고 부드러워지세요 |
1900-1975 [1040 - 1080] |
1350-1470 [730 - 800] |
|
끄고 부드러워지세요 |
1900-1975 [1040 - 1080] |
1350-1470 [730 - 800] |
상세화된 기계 시험
가로지르거나 경도 인장 시험과 편평 시험 또는 경도시험 또는 휨시험
간막 이식로에서 치료를 받은 물질 히트를 위해, 검사는 각각 처리된 다량으로부터 파이프 중 5%에 만들어질 것입니다. 소액 화물을 위해, 적어도 1 파이프가 시험될 것입니다.
연속 공정으로 처리된 물질 히트를 위해, 검사는 2개 파이프하로 다량의, 그러나 어떤 사례에서 5%를 구성하기 위해 충분한 수의 파이프에 만들어질 것입니다.
경도시험을 위한 기록 :
P91은 250 HB/265 HV [25HRC]를 초과하지 못하는 견고성을 가지고 있지 않을 것입니다.
휨시험을 위한 기록 :
지름이 NPS 25를 초과하고 그를 두께 비율을 벽으로 둘러싸기 위한 지름이 인 파이프를 위해 7.0 이하 편평 시험 대신에 휨시험을 받을 것입니다.
지름이 NPS 10을 필적하거나 초과하는 다른 파이프는 구매자의 승인에게 평탄화 시험 주제대신의 휨시험을 줄 수 있습니다.
휨시험 견본은 만곡부의 외관상 부서지는 것 없이 180을 통하여 실온에 만곡될 것입니다.
수압시험
굴곡의 내경은 1 인치 [25 밀리미터] 일 것입니다.
파이프의 각각 길이는 시험된 수력전기일 것입니다, 제품의 선택에 비파괴적 전기 테스트가 사용될 수 있습니다.
명령 정보
이 상술 하에 자재를 위한 명령은 적당히 바람직한 자재를 묘사하기 위해 다음을, 필요에 따라, 포함하여야 합니다 :
양 |
피트 또는 미터 또는 길이의 번호 |
재료의 이름 |
이음새가 없는 합금강관 |
등급 |
P5, P9, P11, P22, P91 |
제품 |
열 처리 또는 콜드드론 |
다음 중 하나를 이용하여 분류하세요 : |
|
NPS와 스케줄 번호 |
|
외부 직경과 공칭 벽 두께 |
|
외부 직경과 최소 벽 두께 |
|
내경과 공칭 벽 두께 |
|
내경과 최소 벽 두께 |
|
길이 |
특별하거나 임의적입니다 |
마지막 마무리 |
참고 문서
