제품 설명

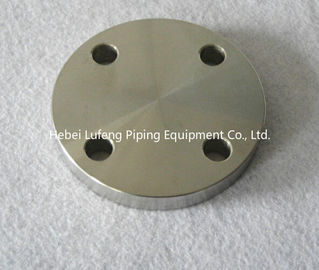

DIN/ ANSI/ JIS / BS /EN1092-1 스테인레스 강 맹인플랜지
1. 애플리케이션 :
를 위해 밀봉하거나 연결됩니다 파이프 / 통-e 라인의
2. 재료 :
304,304L,316,316L, 탄소강 또는 청구하는 대로 다른 재료
3. 표준 :
ANSI, DIN, JIS, BS,EN1092-1
4. 분류하세요 :
DN5000 (200 )에 대한 DN15 (1/2 )
5. 타이핑하세요 :
나사목 플랜지, 소켓 융착 플랜지, 맹인플랜지, 다른 플랜지
타입의 상술
용접 목
고압력, 영하이 또는 상승된 온도를 위해 발탁된 1
2, 허브가 난기류와 감량 부식을 방지하면서, 유동이 제한되지 않도록 파이프의 내경과 일치하세요 끝이 좁아지고 지루합니다
3, 쉽게 우수한 응력 분포를 뢴트겐 사진을 찍었고 제공합니다
슬립-온
정상적으로 낮은 허브와 웰드 부착으로 인해 고응력 애플리케이션에서 사용되지 않는 1
2, 위에 파이프의 밖의 실프스
허브와 파이프 끝에 용접된 플랜지안에, 3
겹치는 결합
볼트 정렬 또는 세정에 대한 접근이 있는 1, 사용되 요구했습니다
겹치는 결합 스텁엔드와 함께 사용될 때 슬립 온 플랜지에 비슷한 2
3, 겹치는 결합 스텁엔드와 일치하기 위한 플랜지 표면과 구멍의 교차점에 있는 반지름
나선부입니다
용접이 위험했을 곳에서 사용되는 1
저압과 비환상형 애플리케이션을 위해 설계되는 2
3, 구멍이 가스 나사와 일치하기 위해 실이 꿰입니다
파이프와 플랜지를 밀봉하도록 끝이 좁아진 4
소켓 융착
소직경 화학 약품 처리, 수력이고 스트림 분포 라인을 위한, 1
슬립 온 플랜지와 유사한 2
비제한 흐름을 허락하면서, 3, 반대 구멍은 파이프 구멍과 일치합니다
4, 허브 측면 조립 파이프의 외경으로부터의 카운터 보어 - 파이프를 허브에 있는 필릿 용접과 소켓에 삽입할 수 있습니다
블라인드
배관 끝을 마무리하는데 사용되는 1
2, 어떤 구멍도 가지고 있지 않습니다
3, 실드선에 대한 허가 접근
다른 플랜지
가벼워 수단, 긴 웰드 목, 측정, 해군 그림, 고객 그림을 흩뿌리는 것 감소시키는 구멍, 확장기
전체 이름 | 플랜지 |
재료 | 스테인레스 강 304, 304L, 316, 316L, 탄소강 |
표준 : | ANSI, BS, DIN, EN1092-1, JIS |
ANSI 플랜지 | |
차원 : | ANSI B16.5, B14.47, B16.36, B16.48 |
재료 상세사항 : | ASTM A182, A351, DIN, ASTM A105, A216 WCB |
물질 등급 : | F305, F304L, F316, F316L, CF8, CF8M, CF3M |
DIN1.4301, DIN1.4306, DIN1.4401, DIN1.4404 | |
DIN1.4308, DIN1.4408, DIN1.4306, DIN1.4409 | |
DIN1.0402, DIN1.0460, DIN1.0619 | |
분류되세요 : | 150, 300, 400, 600, 900, 1500, 2500 |
플랜지형 : | 나선부이, 슬립온식이, 겹치는 결합, 소켓 웰드, 블라인드 웰드 목 |
BS 플랜지 | |
차원 : | BS4504 |
PN : | 2.4, 6, 10, 16, 25, 40 |
플랜지형 : | 나선부이, 슬립온식이, 겹치는 결합, 소켓 웰드, 블라인드 웰드 목 |
DIN 플랜지 | |
기술 : | 1) 맹인플랜지 |
DIN2527, 금리 압력 : 6 - 100개 바 | |
2) 용접을 위한 평판후란지는 (계속 미끄러집니다) | |
6Bar DIN2573, 10Bar DIN2576, 16Bar DIN2502, 25/40Bar DIN2503 | |
3) 용접용 넥 플랜지 | |
1/2.5Bar DIN2630, 6Bar DIN2631, 10Bar DIN2632, 16Bar DIN2633, | |
25Bar DIN2634, 40Bar DIN2635, 64Bar DIN2636, 100Bar DIN2637, | |
160Bar DIN2638, 250Bar DIN2628, 320Bar DIN2629, 400Bar DIN2627 | |
4)랩우프트 (겹친련결) 플랜지, 평범한 칼라 | |
6Bar DIN2641, 10Bar DIN2642, | |
5)용접 (슬립 온 플랜지와 평범한 칼라)을 위한 루스 플랜지와 벨소리 | |
6Bar DIN2652, 10Bar DIN2653, 25Bar DIN2655, 40Bar DIN2656, | |
6)용접되기 위한 목과 루스 플랜지와 벨소리 | |
10Bar DIN2673 | |
7)달걀 모양 평범한 나사목 플랜지 | |
6Bar DIN2558 | |
8)달걀 모양 평지, 목이 실이 꿰인 채로 | |
10/16 바 DIN2561 | |
9)목과 스레드 플랜지 |
