사양
적당한 매체: 물, 기름, 증기 및 비 부식성 매체.
정상적인 압력: 1.0/1.6MPa PN 10/16
명목상 압력: ≤-35℃≤t≤130℃
과도 온도: ≤150℃
주요 부품 재질
몸: 무쇠 /연성이 있는 철
원판: 니켈을 가진 무쇠
줄기:탄소강 또는 SS416
좌석:EPDM
치수
| 크기 | 엘 | L1 | D1 | H2 | H1 | Z-Ød |
| DN50 | 46 | 218 | 120 | 158.7 | 67.2 | 4-23 |
| DN65 | 49 | 222 | 136 | 163 | 77 | 4-25 |
| DN80 | 49 | 222 | 160 | 177 | 91 | 8-20 |
| DN100 | 55 | 245 | 185 | 191.5 | 104.5 | 4-24 |
| DN125 | 58 | 257 | 213 | 207.5 | 117.5 | 4-23 |
| DN150 | 59 | 257 | 236 | 222 | 132 | 4-24 |
| DN200 | 64 | 345 | 295 | 258 | 169 | 4-22 |
| DN250 | 71 | 351 | 357 | 290 | 200 | 4-30 |
| DN300 | 81 | 512 | 408 | 329.6 | 239 | 4-30 |
| DN350 | 85 | 470 | 358 | 254 | 4-30 | |
| DN400 | 89 | 525 | 390 | 301 | 4-30 | |
| DN500 | 132 | 650 | 470 | 345 | 4-32 | |
| DN600 | 152 | 770 | 540 | 445 | 4-30 |
형질:
l 간단한 구조 : 좋은 호환성과 저렴한 가격
엘 줄기 밀봉은 쉬운 변형이 아니므로 누출 현상을 방지합니다.
l 전반적인 지원이 좋고 안정적이며 견고합니다.
l Seat의 고무를 적게 사용하여 팽창시 충격이 적고 적절한 범위에서 Torque값 조절이 용이함.`
l 두 개의 no-sells 연결에 적용, 구조가 간단하고
편리한 유지
l 나비 디스크는 자동 정렬 기능을 소유하고 작은 달성
원판과 좌석의 조합.
l 페놀 뒷좌석은 손실 없음, 인장, 누출 방지, 편리한 교체 등과 같은 특징이 있습니다.
엘 시트 실링 표면과 페놀 백 전체에 대해 변형량을 줄일 수 있습니다.
애플리케이션:

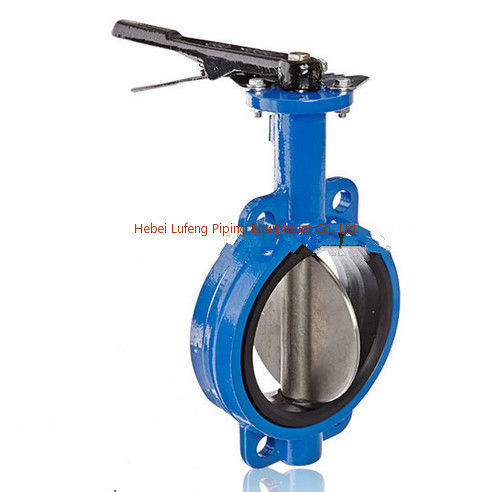

소프트 실링 버터플라이 밸브는 급수 및 배수에 적합합니다.
플럭스를 조정하고 식품, 약국, 화학 물질의 매체를 차단하는 가스관
산업, 석유, 전력, 가벼운 섬유, 제지 등
온도 <150 ℃, 공칭 압력 <1.6MPa.
