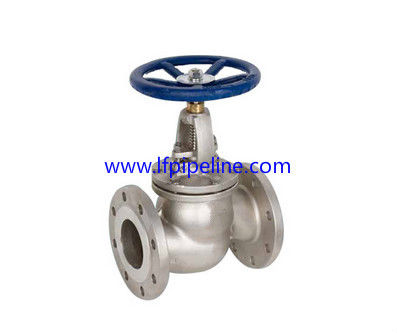

제품 설명
| 아니오. | 파트 명칭 | 수량 | 재료 |
| 1 | 신체 | 1 | 316 스테인레스 강 ASTM A351CF8M |
| 2 | 디스크 | 1 | 316 스테인레스 강 ASTM A351CF8M |
| 3 | 시트 링 | 1 | 316 스테인레스 강 ASTM A351CF8M |
| 4 | 줄기 | 1 | 316 스테인레스 강 |
| 5 | 보닛 볼트 | 1 | 304 스테인레스 강 |
| 6 | 가스킷 | 1 | 15%R+PTFE |
| 7 | 보닛 | 1 | 316 스테인레스 강 |
| 8 | 글랜드 패킹 | 1 | PTFE |
| 9 | 핀 | 1 | 304 스테인레스 강 |
| 10 | 패킹마개 소매 | 1 | PTFE |
| 11 | 아이볼트 | 1 | 304 스테인레스 강 |
| 12 | 패킹마개 | 1 | 316 스테인레스 강 |
| 13 | 핵심 | 1 | 304 스테인레스 강 |
| 14 | 요크 슬리브 | 1 | 놋쇠 |
| 15 | 수동핸들 | 1 | 연성 주철 |
| 16 | 세탁기 | 1 | 304 스테인레스 강 |
| 17 | 핵심 | 1 | 304 스테인레스 강 |
| 사이즈 | A | 비 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 |
| 1-2 | 0.59 | 4.25 | 7.32 | 3.5 | 2.38 | 1.38 | 0.43 | 5.51 | 0.625 |
| 3-4 | 0.79 | 4.61 | 7.32 | 3.88 | 2.75 | 1.69 | 0.43 | 5.51 | 0.625 |
| 1 | 0.98 | 5 | 8.35 | 4.25 | 3.12 | 2 | 0.43 | 5.51 | 0.625 |
| 112 | 1.57 | 6.5 | 9.69 | 5 | 3.88 | 2.88 | 0.56 | 6.29 | 0.625 |
| 2 | 1.97 | 7.99 | 9.92 | 6 | 4.75 | 3.62 | 0.62 | 7.87 | 0.75 |
| 212 | 2.56 | 8.5 | 12.2 | 7 | 5.5 | 4.12 | 0.69 | 7.87 | 0.75 |
| 3 | 3.15 | 9.49 | 12.87 | 7.5 | 6 | 5 | 0.75 | 9.84 | 0.75 |
| 4 | 3.94 | 11.5 | 15.12 | 9 | 7.5 | 6.19 | 0.94 | 9.84 | 0.75 |
| 6 | 5.91 | 15.98 | 21.5 | 11 | 9.5 | 8.5 | 1 | 13.78 | 0.875 |
| 8 | 7.87 | 19.49 | 26.34 | 13.5 | 11.75 | 10.62 | 1.12 | 13.78 | 0.875 |
| 10 | 9.84 | 24.49 | 32.44 | 16 | 14.25 | 12.75 | 1.19 | 19.69 | 1 |
| 12 | 12 | 27.5 | 31.3 | 19 | 17 | 15 | 1.25 | 18.11 | 1 |
특징 :
외부 스크류와 멍에.
볼트로 체결된 보닛.
줄기 / 웨지 연결은 API 600 인발 시험에 대처합니다.
용접된 자리.
멍에 통합된 보닛.
느슨한 디스크.
계속할 수 있는 시트 링.
상승하는 줄기와 비상승 수동핸들.
프랜지 연결단.
단접 마지막.
해당 규격 :
- 강철 밸브 ANSI 비 16.34
- 정면으로 ANSI 비 16.10
- 단부 플랜지 ANSI 비 16.5
- 엉덩이 용접 단부 ANSI B16.25
- 검사와 테스트 API 598
