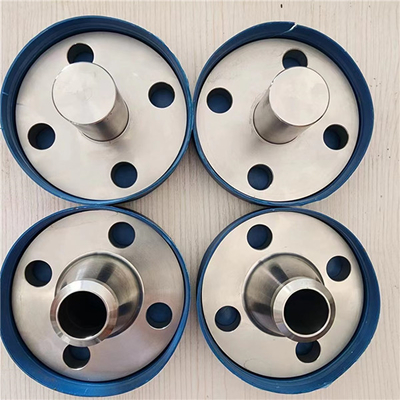

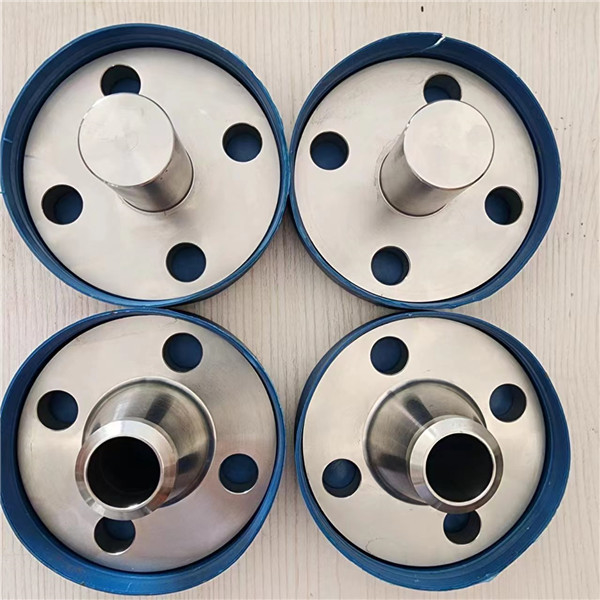

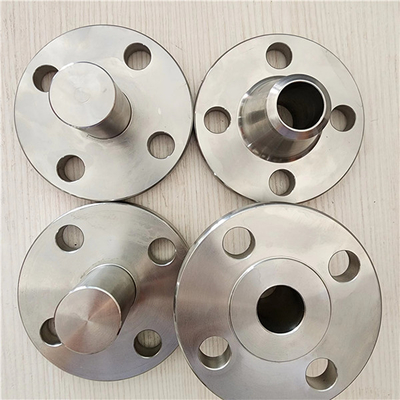

A182 F51 스테인리스 스틸의 비표준 듀플렉스 플랜지

회사로부터 DSS 자료에 대한 추가 요구 사항

차피 V-노치 (ASTM A370)
최대 얻을 수 있는 차피 표본 폭이 2.5mm 미만인 경우 적용되지 않습니다. 흡수 에너지는 평균 61J, 단값 최소 시험 온도는 영하 46°C입니다.중간 두께 위치에서 채취된 충격 시험 표본.

페리트 수 (ASTM ES62)
페리트 함량은 OD, ID 표면 및 중벽 위치 근처의 가로 절단에서 수동 점수를 통해 결정됩니다. 샘플은 NaOH 또는 KOH로 전해질로 새겨집니다.그리고 오스텐이트와 페리트 단계 차별을 위해 최적의 대조를 제공하는 방식으로최소 30개의 필드와 각 필드당 16개의 포인트가 사용되어야 합니다. 페리트 함량은 40%에서 60% 사이여야 합니다.

금속 조사
표본은 ASTM E407, K3Fe (CN) 6를 사용하여 KOH 또는 NaOH로 새겨집니다. 표본의 가로 절편은 OD, ID 및 중벽 위치에서 검사됩니다.검사는 최소 400배에서 500배의 확대로 수행되어야 합니다.물질은 금속 간 단계 및 침착물 없이 최소 400X ~ 500X의 마이크로 사진이 제공되어야 합니다.

부식 테스트
ASTM G4S에 따라 25°C에서 24시간 동안 실시해야 하며, 20배의 시각적 구멍이 없는 것과 4g/m2 이하의 체중 손실이 허용되는 기준입니다.

NACE 강도
NACE MR-0175에 따른 딱딱성 시험 최대 HRC 28, HB 271, 또는 HV10 310

다른 요구 사항

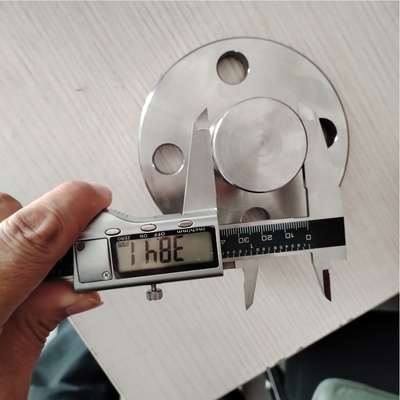

계약자/회사 소속의 대표 검사는 열 번호 추적성, 시각 검사, 차원 검사 및 공장 시험 인증서 검토를 위해 필요합니다.모든 테스트는 열 번호에 따라 수행되어야 합니다..

참고:
듀플렉스 스테인리스 스틸 (DSS)
모든 DSS 자료는 다음과 같은 공식에 따라 최소 PREN 34을 준수해야 합니다.
PREN = %Cr + 3.3×(%Mo + 0.5×%W) + 16×%N
